Kalibrierung von dimensionellen Messgrößen

In unserem dimensionellen Kalibrierlabor kalibrieren wir Ihre Längenmessmittel mit höchster Präzision. Hierzu gehören unter anderem anzeigende Messgeräte, Maßverkörperungen, Lehren und Winkel.

Zur Sicherstellung der Messergebnisse werden unsere Räumlichkeiten auf eine Temperatur von 20 °C ± 1 K klimatisiert. Dies sorgt für eine normkonforme und verlässliche Kalibrierung in unseren dimensionellen Laboren. Für die Kalibrierung von Parallelendmaßen stehen sogar Räumlichkeiten mit einem Temperaturbereich von 20 °C ± 0,5 K zur Verfügung.

Geprägt von einer hohen Anzahl an Kalibrierungen pro Tag werden viele Prozesse optimiert und automatisiert, um den aufwändigen manuellen Kalibrierprozess zu entlasten. So verfügt unser Labor über einen vollautomatisierten Messroboter, welcher innerhalb kürzester Zeit Messschieber, mit sehr geringen Messunsicherheiten für Sie kalibriert. Neben dem normativen Kalibrierumfang wie Außen-, Innen-, Tiefen- und Stufenmessungen, werden auch die Lichtspaltprüfungen und Leichtgängigkeitsprüfungen mit dem Kalibrierroboter vollautomatisiert durchgeführt und entlasten so den manuellen Kalibrierprozess.

Für die Kalibrierung von Gewinderingen und Gewindedornen werden mehrere Gewindescanner eingesetzt, um neben dem üblichen Flankendurchmesser auch Aussagen zu Steigung und Flankenwinkel treffen können. Für den Bereich der Messuhren sind mehrere vollautomatische Messuhren-Prüfplätze im Einsatz, die über ein Kamerasystem prozesssichere und reproduzierbare Messwerte ohne Bedienereinfluss ermitteln. Darüber hinaus sind wir optimal ausgestattet für die Kalibrierung und Vermessung Ihrer individuellen Werkstücke, Lehren, Baugruppen und vieles mehr.

Weiterhin zeichnet uns unsere langjährige Exklusiv-Partnerschaft mit dem Hersteller Keyence aus. Das gibt Ihnen die Möglichkeit mit geringsten Ausfallzeiten, auch akkreditierte Kalibrierungen von optischen Messgeräten direkt bei Ihnen im Hause durchzuführen.

Ihr Vorteil: Unsere Kompetenz

  • Umfangreiches Kalibrierportfolio
  • Vollautomatischer Messroboter

Unsere Neuheiten

  • 2D/3D Koordinatenmesstechnik und CT-Scanning
  • KEYENCE Exklusivpartnerschaft

Unsere Neuheiten

Messroboter für Messschieber

Der Messschieber ist eines der ältesten Prüfmittel in der Industrie und ist selbst im privaten Umfeld zu finden. Aufgrund der hohen Anzahl an Kalibrierungen pro Tag werden viele Prozesse optimiert und automatisiert, um den aufwändigen, manuellen und sehr bedienerabhängigen Kalibrierprozess zu entlasten.

So verfügt unser Labor über einen vollautomatisierten Messroboter, welcher innerhalb kürzester Zeit Messschieber, mit sehr geringen Messunsicherheiten für Sie kalibriert. Neben dem normativen Kalibrierumfang wie Außen-, Innen-, Tiefen- und Stufenmessungen, werden auch die Lichtspaltprüfungen und Leichtgängigkeitsprüfungen mit dem Kalibrierroboter vollautomatisiert bis zu einem Messbereich von 300 mm durchgeführt.

Leichtgängigkeitsprüfung im vollautomatisierten Messroboter

An unserem Messroboter für Messchieber sind wir auf folgende Prüfmittel spezialisiert:

  • Messschieber mit Nonius
  • Messschieber mit Ziffernanzeige

Messuhrenprüfplatz

Das dimensionelle Labor der Testo Industrial Services verfügt über mehrere vollautomatische Messuhrenprüfplätze.  Die Messuhrenprüfplätze zeichnen sich durch eine prozesssichere Kamera-Ablesung aus. Diese ermöglicht die Kalibrierung von analogen und digitalen Messuhren und viele andere anzeigende Prüfmittel bis zu 100 mm in kürzester Bearbeitungszeit und mit höchster Präzision.

Prüfplatz für die Kalibrierung von Messuhren

An unserem Messuhrenprüfplatz sind wir auf folgende Prüfmittel spezialisiert:

  • mechanische und digitale Messuhren
  • Feinzeiger
  • Fühlhebelmessgeräte
  • Inkrementaltaster
  • Induktivtaster

Horizontale Längenmessgeräte

Mehrere horizontale Längenmessgeräte, mit einer maximalen Länge von bis zu 1000 mm für Außenmessungen bzw. bis zu 800 mm für Innenmessungen, werden im dimensionellen Labor der Testo Industrial Services als Referenzmesseinrichtung bei der Kalibrierung von Längen- und Maßverkörperungen eingesetzt.

Unser qualifiziertes Fachpersonal führt die Kalibrierung von zylindrischen und kegligen Außen-, Innen- und Gewindemessungen durch.

An unseren Längenmessgeräten sind wir auf folgende Messgeräte spezialisiert:

  • zylindrische und keglige Lehrdorne
  • zylindrische und keglige Lehrringe
  • zylindrische und keglige Gewindelehrdorne
  • zylindrische und keglige Gewindelehrringe
  • Prüfstifte
  • Einstellmaße
  • Fühlerlehren

Winkel- und Geradheitsmessplatz

Haarlineale und 90° Winkel werden meist in Fertigungs- und Kontrollbereichen von Unternehmen eingesetzt. Messungen zur unmittelbaren Überprüfung der Produktqualität sind dabei alltäglich. Daher ist eine regelmäßige Kalibrierung dieser Messmittel entscheidend.  Eine speziell hierfür entwickelte Kalibriereinrichtung sorgt auf einer Hartgesteinsplatte für höchste Genauigkeiten bei der Kalibrierung.

An unserem Winkel- und Gradheitsmessplatz sind wir auf folgende Messgeräte spezialisiert:

  • 90° Anschlag- und Flachwinkel, Haarwinkel
  • Haarlineale
  • Flachlineale
  • Winkelnormale

Parallelendmaß-Prüfplatz

Parallelendmaße werden meist zur Überprüfung von Messschiebern, Bügelmessschrauben, Messuhren oder als hochgenaue Maßverkörperung eingesetzt. Damit die Messmittel repräsentative und verlässliche Messwerte liefern, empfiehlt sich die regelmäßige Kalibrierung dieser Parallelendmaße. Testo Industrial Services als anerkanntes Kalibrierlabor verfügt über die Kompetenz und die entsprechenden akkreditierten Parallelendmaß-Prüfplätze.  Wir kalibrieren für Sie normkonform nach VDI/VDE/DGQ 2618 Blatt 3.1 in einem Messbereich von 0,5 mm bis 150 mm.

An unserem Parallelendmaß-Prüfplatz sind wir auf folgende Messgeräte spezialisiert:

  • Parallelendmaße in Stahl
  • Parallelendmaße in Keramik
  • Parallelendmaße in Wolframkarbid (Hartmetall)

Bandmaßprüfplatz

Die Bandmaßprüfplätze im dimensionellen Labor der Testo Industrial Services geben Ihnen die Möglichkeit Ihre Bandmaße, Gliedermaßstäbe, Maßstäbe, Seilzugsensoren etc. bei uns kalibrieren zu lassen. Durch eine sektionale Prüfung können jegliche Längen von bis zu 100 m kalibriert werden. Eine Umbauvorrichtung ermöglicht zudem die Ermittlung der Linearität von Potentiometrischen Wegseilzugaufnehmern.

An unserem Bandmaßprüfplatz sind wir auf folgende Messgeräte spezialisiert:

  • Bandmaße
  • Gliedermaßstäbe
  • Rollbandmaße
  • biegsame Stahlmaßstäbe
  • Arbeitsmaßstäbe
  • Strichmaßstäbe
  • Weg-Seilzugaufnehmer

Wegsensoren

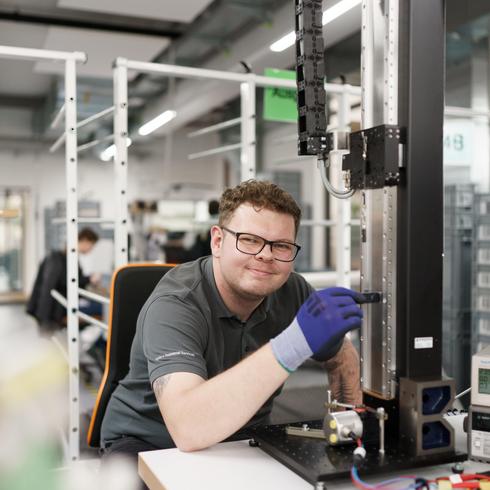

An unserem Wegsensoren Messplatz kalibrieren wir Ihre Weg-Seilzugsensoren, Stabpotentiometer und Lasertriangulationssensoren. Dabei werden mit zunehmender Menge an elektronischen Wegsensoren die einzelnen Prüfpositionen mit einer Linearmotor-Achse vollautomatisch mit hoher Geschwindigkeit angefahren, um die Linearität der Sensoren nach den jeweiligen Herstellerangaben zu ermitteln. Die Achse hat einen Gesamt-Verfahrweg von 1200 mm und eine hochgenaue elektronisch gesteuerte Positionierung zum Anfahren der einzelnen Messchritte.

An unserem Wegsensoren Messplatz sind wir auf folgende Messgeräte spezialisiert:

  • potentiometrische Weg-Seilzugsensoren
  • Stabpotentiometer
  • Lasertriangulationssensoren

Gewindescanner

Im industriellen Umfeld ist eine festsitzende Verschraubung unumgänglich. Dabei kommen viele Gewindearten und Durchmesser zum Einsatz. Neben dem oft normativ tolerierten einfachen Flankendurchmesser können auch andere Parameter wie die Steigung, der Flankenwinkel, aber auch der Kern- oder Außendurchmesser ausschlaggebend für eine feste und sichere Gewindeverschraubung sein.  Wir von Testo Industrial Services kalibrieren mit unserem Gewindescanner eine Vielzahl Ihrer Gewindelehrringe oder Kegelgewindelehrringe. Durch die hochgenaue Kontur-Abscannung des gesamten Gewindeprofils können prozessrelevante Aussagen getroffen werden.

An unserem Gewindescanner sind wir auf folgende Messgeräte spezialisiert:

  • Gewindelehrringe
  • Gewindelehrdorne
  • Kegelgewindelehrringe
  • Kegelgewindelehrdorne

Messmikroskope

Viele Lehren sind oft flach, empfindlich oder klein und können nur bedingt durch Antastung taktil vermessen werden. Optische Messmikroskope hingegen bringen durch die Vergrößerungsmöglichkeit oft Dinge zum Vorschein, die sich durch das menschliche Auge nur erahnen lassen. Mit unserer langjährigen und exklusiven Kooperation mit dem Messgerätehersteller Keyence sorgt Testo Industrial Services für die Genauigkeit Ihrer optischen Messgeräte und führt neben den, mit dem Hersteller abgestimmten Kalibrier- und Justage-Programmen, auch akkreditierte Kalibrierungen direkt bei Ihnen im Hause durch.

Exklusivpartnerschaft mit Keyence

An unseren Messmikroskopen sind wir auf folgende Messgeräte spezialisiert:

  • Radienlehren
  • Gewindeformlehren
  • optische Vermessungen nach Kundenzeichnung
  • akkreditierte Kalibrierungen für optische Messmikroskope und Profilprojektoren

Koordinatenmesstechnik und 3D-Scan Verfahren

Testo Industrial Services verfügt über eine Vielzahl hochgenauer Koordinatenmessmaschinen, welche sich zur Prüfung von Regelgeometrien und Sondergeometrien eignen. Hierzu zählen unter anderem Sonderlehren, Zahnräder, Getriebegehäuse, Turbinenschaufeln, Zylinderschnecken und vieles mehr. Neben der Kalibrierung Ihrer Maß-, Form- und Lagetoleranzen nach den geometrischen Produktspezifikationen (GPS) bieten wir die Prüfmittelüberwachung Ihrer Lehren, Meisterteile (Einstellmeister), Prüfvorrichtungen und weiterer rückführbarer Prüfmittel an. Abgerundet wird dieser Kalibrierumfang durch die Option, Ihre kompletten Spannvorrichtungen und Baugruppen auf das ideale Maß zu vermessen und ggf. zu justieren.

Kalibrierung an Vielzahl hochgenauen Koordinatenmessmaschinen

An unseren Koordinatenmessmaschinen sind wir spezialisiert auf:

  • Sonderlehren
  • Verzahnungslehren
  • Spezielle Gewindelehren (Innen und Außen)
  • Einstellringe und Einstelldorne
  • Kalibriernormale
