2D- und 3D-Koordinatenmesstechnik

Sie benötigen Prüfberichte oder Kalibrierzertifikate für Ihre Sonderlehren? Mit unserem langjährigen Know-how und einem umfangreichen Maschinenpark möchten wir Ihre erste Wahl für die Kalibrierung und Vermessung von Standard- und Sondergeometrien sein.

Die Koordinatenmesstechnik ist das genauste Verfahren zur Erfassung und Vermessung von Produkten und Gegenständen in ihrer Gesamtheit. Innerhalb der Prüfverfahren können unterschiedliche Parameter von Bauteilen, wie zum Beispiel Abstände, Durchmesser, Winkel, Form und Lage überprüft werden. Die Messungen sind nicht nur bei Standardgeometrien, sondern zusätzlich bei jeglichen Freiformflächen möglich.

Mit der Erweiterung des dimensionellen Labors um die Koordinatenmesstechnik und 3D-Scan Verfahren, bieten wir ein umfangreiches Leistungsportfolio.

Ihre Vorteil: Unsere Kompetenz

  • Vermessung von individuellen Bauteilen an vier hochpräzisen Koordinatenmessgeräten (KMG)
  • KMG Messunsicherheit von 1,3 µm + L/500
  • Prüfberichte für Ihre Werkstücke und Bauteile
  • DAkkS-akkreditierte Kalibrierung in der Koordinatenmesstechnik von prismatischen, kegeligen und kugelförmigen Werkstücken bis zu 3 Meter
  • Optische Vermessungen und Prüfung der Formabweichungen mit Streifenlichtprojektion und industrielle Computertomographie

Einblick in unser Labor

Video im Overlay öffnenDas Setzen von Youtube-Cookies wird solange blockiert, bis ein aktiver Klick auf den Wiedergabe-Button erfolgt. Mit diesem Klick erteilen Sie Ihre Einwilligung, dass Youtube auf dem von Ihnen verwendeten Endgerät Cookies setzt. Weitere Informationen finden Sie auf unserer Datenschutzseite.

ISO und ÖKD/DAkkS akkreditierte Kalibrierungen für Ihre Lehren und Meisterteile

Für eine fachgerechte Anwendung müssen Lehren und Meisterteile regelmäßig kalibriert werden. Dies ist die Garantie für zuverlässige und normkonforme Messergebnisse in sämtlichen produzierenden Unternehmen. Mit unseren hochpräzisen KMGs und einem fundierten Kalibrierprozess sind wir ideal ausgestattet, Ihre Lehren und Meisterteile zu vermessen.

Werfen Sie doch einen Blick in unsere Akkreditierungsurkunde!

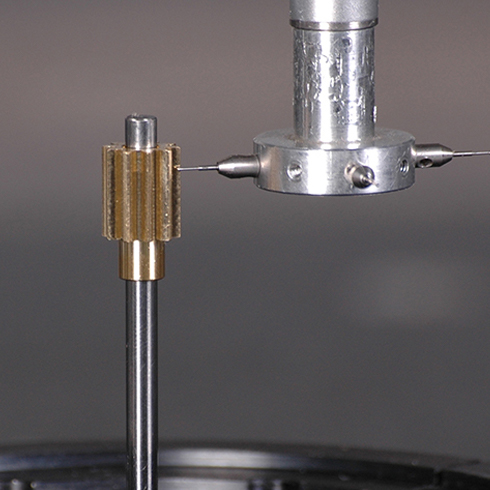

Vermessung von Einstellringen

Hier sind wir spezialisiert für:

  • Sonderlehren
  • Verzahnungslehren 
  • Spezielle Gewindelehren (Innen und Außen) 
  • Einstellringe und Einstelldorne mit Rundheit und Formabweichung 
  • Kalibriernormale 
  • Und viele weitere rückführbare Prüfmittel 

Prüfberichte für Ihre Werkstücke und Bauteile - mit taktiler Messtechnik

Zusätzlich zu unseren Kalibrierungen bieten wir Prüfberichte/Erstmusterprüfberichte für Ihre Werkstücke und Bauteile an. Hierbei vermessen wir ebenfalls auf unseren hochpräzisen KMGs für ein sicheres und zuverlässiges Ergebnis. Neben dem Erstellen von kundenindividuellen Erstmusterprüfberichten von z. B. Kunststoff- und Spritzgussteilen vermessen wir auch Sondergeometrien und führen zudem Verzahnungsprüfungen mit jeglichen Verzahnungsarten durch (Merkmalsorientierte Prüfungen).

Mit Hilfe unseres breit aufgestellten Messequipments und einem schwenkbaren Messkopf, sind wir sogar in der Lage kleinste Module von Innenverzahnungen zu prüfen.

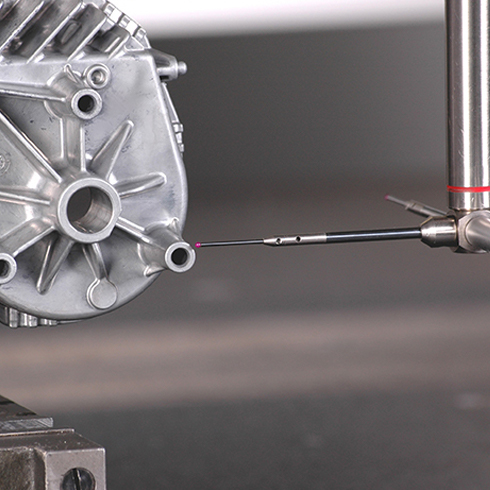

Vermessung von Bauteilen

Hier sind wir spezialisiert für:

  • Zahnräder (Innenverzahnungen, Außenverzahnungen, Evolventenverzahnungen und viele mehr)
  • Schneckenräder
  • Gehäuse
  • Abdeckungen
  • Und viele weitere unterschiedliche Bauteile

Prüfberichte für Ihre Werkstücke und Bauteile - mit 3D-Scan-Verfahren

Neben den taktilen Messverfahren sind wir auch in der Lage mittels 3D-Scan-Verfahren optische Messungen durchzuführen. Die Abtastung der Geometrischen Form des Messobjektes erfolgt berührungslos und basiert auf den physikalischen Grundlagen der Reflexion und Absorption. Dadurch können wir unbekannte Freiformflächen digitalisieren und Flächenrückführungen durchführen.

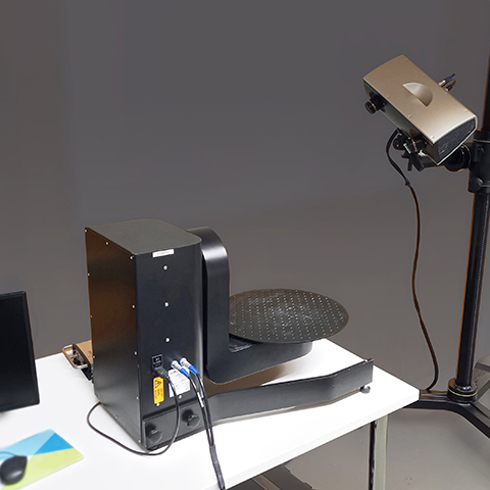

Streifenlichtprojektion

Die hohe Stabilität des mechanischen Aufbaus sowie die speziell für den COMET L3D Sensor entwickelte Optik garantieren höchste Messgenauigkeiten. Die hochpräzise Streifenlichtprojektion sowie der integrierte Dreh- und Schwenktisch führen zu einer optimalen Erfassung aller Flächen, Ecken und Kanten Ihres Bauteiles.

Komplexe Geometrien Ihrer Bauteile können zerstörungsfrei analysiert und in digitaler Form durch die industrielle Computertomographie (ICT) ausgewertet werden. Gerade für sehr kleine Bauteile aus der Medizintechnik sind die Möglichkeiten vielfältig.

Prüfberichte für Ihre kompletten Baugruppen und Spannvorrichtungen inklusive Justage

Die Prüfung Ihrer kompletten Baugruppen und Spannvorrichtungen ist ebenfalls an unseren Koordinatenmessmaschinen möglich. Mit unserem umfangreiches Messvolumen von X=3000 mm x Y=1200 mm x Z=900 mm können selbst große Baugruppen problemlos vermessen werden. Zusätzlich haben wir das Know-how diese auch im Bedarfsfall zu justieren.
